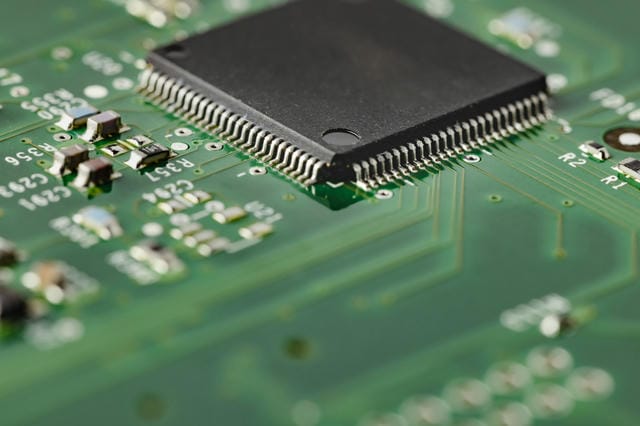

電子機器の心臓部ともいえるプリント基板は、現代のあらゆる電子回路に欠かせない重要な役割を果たしている。プリント基板は、電子部品を物理的に固定し、それらを電気的に接続するための基盤であり、その設計や製造技術は高度な専門知識と精密な工程を必要とする。多様な形状やサイズ、用途に応じて設計されるため、用途に最適化された基板が数多く存在し、各種電子機器の性能や信頼性に大きく寄与している。プリント基板の基本構造は絶縁体の基材に銅箔が貼り付けられ、不要な部分が除去されて配線パターンが形成されている。これによって複雑な電子回路の配線が効率的かつ正確に実現される。
絶縁体としてはガラスエポキシ樹脂が一般的であり、耐熱性や機械的強度に優れているため、多くの電子機器で採用されている。基材の厚みや銅箔の厚さは用途や電流容量によって選択され、高周波回路や高電力機器など、それぞれ異なる要求に対応できるよう工夫されている。プリント基板の設計はCAD（コンピュータ支援設計）ソフトウェアを利用して行われることが多い。これにより複雑な電子回路も精密かつ迅速に設計可能となり、誤配線や短絡などのミスを事前に検出できるため品質向上につながっている。また、回路設計とレイアウト設計を統合することで設計効率が大幅に向上し、試作から量産までの期間短縮にも寄与している。
プリント基板の製造工程は多岐にわたり、高度な技術と設備が求められる。まず基材に銅箔を貼り合わせ、その後フォトリソグラフィーという微細加工技術を用いてパターンを形成する。この工程では感光性フィルムを使い、紫外線を照射して不要部分の銅箔をエッチングで除去する方法が一般的である。さらに、多層基板の場合は複数層の絶縁体と銅層を積層し、ビアと呼ばれる貫通穴で層間接続を行う。この積層技術によって高密度かつ高機能な電子回路が実現可能となっている。
多層プリント基板は特に通信機器や医療機器、自動車関連装置など、高度な信号処理や制御を必要とする分野で重宝されている。これらの分野では狭小スペースへの高集積化が求められるため、多層構造によって複雑な配線パターンもコンパクトにまとめられ、大幅な小型化と性能向上が実現されている。さらに熱管理も重要視されており、高放熱素材の導入や熱伝導パターンの工夫によって電子部品の安定動作を支えている。プリント基板の品質管理も極めて重要である。製造過程では目視検査だけでなく、自動光学検査装置（AOI）やX線検査装置など高度な検査機器が活用されており、不良品の早期発見と排除が図られている。
また電気的特性検査としてインサーキットテスト（ICT）やファンクショナルテストも行われ、回路断線やショート、不良部品搭載など問題点を徹底的にチェックしてから出荷される。これら一連の品質保証活動によって信頼性の高い製品提供が可能となっている。プリント基板の需要は非常に広範囲であり、その市場規模も巨大である。家電製品から産業機械、自動車関連、医療機器まで、多種多様な電子製品には必ずと言ってよいほどプリント基板が組み込まれているため、その供給体制も大規模かつ安定していることが求められている。そのため、多くのメーカーは生産ラインの自動化や最新設備の導入によって生産効率と品質向上を図り、市場ニーズに柔軟かつ迅速に対応できる体制づくりに注力している。
また環境負荷軽減への取り組みも進んでおり、有害物質削減型材料の採用やリサイクル技術開発など持続可能性を意識した製造方法へシフトしている。こうした努力はエコロジー意識の高まりや法規制強化への対応だけでなく、消費者からの信頼獲得にもつながり、企業価値向上にも寄与している。プリント基板分野では技術革新も活発で、新たな材料開発や製造技術改良によってより高性能かつ低コスト、高信頼性を追求し続けている。例えば微細配線技術の進展によってより高密度な回路実装が可能となり、小型軽量化と高機能化を両立させているほか、フレキシブルプリント基板と呼ばれる曲げられるタイプも普及し始めており、新しいデザイン自由度や応用範囲拡大につながっている。さらに異分野との融合も注目すべき点であり、生体情報センシングやIoT機器など先端分野では、プリント基板自体が単なる回路支持体から高度な情報処理・通信デバイスへ進化しつつある。
このような展開は将来的には社会全体のデジタル化促進と密接に結びつき、新しい価値創造へ寄与すると期待される。総じてプリント基板は単なる部品以上の存在として電子回路世界を支え、多彩なニーズに応じた設計・製造技術革新を遂げながら社会インフラとして不可欠な役割を担い続けている。その背景には長年培われた専門技術と品質管理体制、多様な業界との連携による継続的改善努力があり、この先も電子機器市場拡大と共にさらなる進化が見込まれる。メーカー各社は顧客要望に応えるべく高度化・多様化する市場環境に適応しつつ、安全性・信頼性・環境配慮を両立した持続可能なものづくりに挑戦し続けており、その姿勢こそが今後もプリント基板分野全体の成長原動力となるだろう。プリント基板は現代の電子機器において不可欠な基盤であり、電子部品の固定と電気的接続を担う重要な役割を果たしている。
設計には高度な専門知識とCAD技術が活用され、複雑かつ精密な回路配置が可能となっている。製造工程ではフォトリソグラフィーなどの微細加工技術が用いられ、多層基板の積層によって高密度で高機能な回路実装が実現されている。特に通信機器や医療機器、自動車分野などでは多層基板の高集積化と熱管理技術が性能向上に寄与している。品質管理も厳格に行われており、AOIやX線検査、インサーキットテストなど多様な検査手法により不良品の排除と信頼性確保が徹底されている。また、市場規模は広範囲かつ巨大で、生産効率向上や環境負荷軽減にも積極的に取り組まれている。
近年は微細配線技術やフレキシブル基板の普及、新素材開発による高性能化、異分野との融合による新たな応用展開も進んでおり、プリント基板は単なる支持体から高度な情報処理デバイスへと進化しつつある。今後も専門技術の深化と持続可能な製造体制の構築を通じて、電子機器市場の拡大と共にさらなる発展が期待されている。
